Der Hauptvorteil eines Seilwinden-Elektrozugs mit einer Motorachse parallel zur Trommelachse ist seine minimale Bauhöhe, was ihn ideal für Anwendungen mit geringer Kopffreiheit macht. Dieses kompakte vertikale Profil geht jedoch auf Kosten einer deutlich größeren Grundfläche und einer komplexeren mechanischen Anordnung im Vergleich zu anderen Konstruktionen.

Die Wahl einer Hubkonfiguration ist im Grunde ein geometrisches Rätsel. Das Paralleachsen-Design löst das Problem des begrenzten vertikalen Raums, führt aber zu Herausforderungen bei der Breite und Manövrierbarkeit, was einen Kompromiss zwischen Überkopf-Freiraum und seitlicher Grundfläche erzwingt.

Was sind die Vor- und Nachteile von Seilwinden-Elektrozügen mit einer Motorachse parallel zur Trommelachse? Maximale Hubhöhe bei beengten Platzverhältnissen

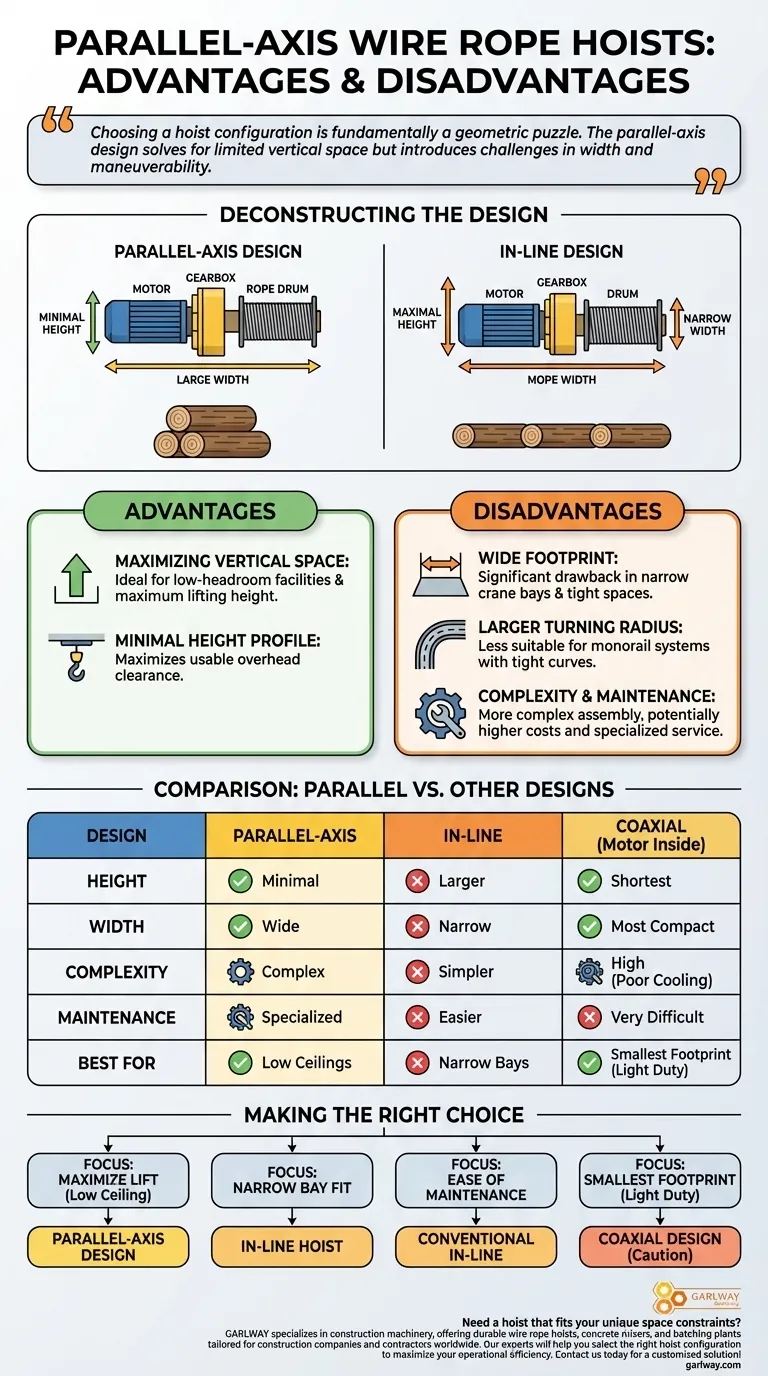

Das Paralleachsen-Design aufschlüsseln

Ein Seilwinden-Elektrozug besteht aus drei Kernkomponenten: dem Motor, dem Getriebe (Untersetzer) und der Seiltrommel. Die „Paralleachsen“-Konfiguration bezieht sich darauf, wie diese Komponenten relativ zueinander angeordnet sind.

Wie es funktioniert

Bei dieser Konstruktion sind Motor und Getriebe neben der Seiltrommel positioniert und nicht in einer geraden Linie mit ihr. Dies ergibt ein kürzeres, flacheres, aber breiteres Gesamtpaket.

Stellen Sie sich vor, Sie legen drei Baumstämme nebeneinander statt hintereinander. Das resultierende Bündel ist kürzer, aber viel dicker.

Hauptvorteil: Maximierung des vertikalen Raums

Der größte Vorteil dieser Konstruktion ist die geringe Kopffreiheit. Da die Komponenten horizontal angeordnet sind, wird die gesamte vertikale Höhe vom Befestigungspunkt bis zum Haken minimiert.

Dies ermöglicht es Ihnen, die maximal mögliche Hubhöhe in Anlagen mit niedrigen Decken oder umfangreichen Überkopfhindernissen zu erreichen.

Hauptnachteil: Die große Grundfläche

Die „Nebeneinander“-Anordnung erzeugt zwangsläufig eine große Breite. Dies kann ein erheblicher Nachteil in schmalen Krankädern oder wenn mehrere Hubwerke in unmittelbarer Nähe betrieben werden müssen, sein.

Darüber hinaus führt dieses breitere Profil oft zu einem größeren Wenderadius des Trolleys, was ihn für Monorailsysteme mit engen Kurven weniger geeignet macht.

Die Kompromisse verstehen: Parallel- vs. andere Designs

Der Wert des Paralleachsen-Designs wird im Vergleich zu den anderen gängigen Konfigurationen deutlich. Jede Anordnung priorisiert eine andere räumliche Dimension.

Paralleachsen vs. In-Line (Motor außerhalb der Trommel)

Das traditionelle In-Line-Design platziert Motor, Getriebe und Trommel in einer geraden Linie. Dies ergibt einen langen, schmalen Hubzug.

Diese Konfiguration ist für schmale Räume überlegen, hat aber eine viel größere Gesamtlänge und benötigt typischerweise mehr Kopffreiheit als eine Paralleachsen-Einheit. Sie ist mechanisch oft einfacher und bietet gute Standardisierung und einfacheren Wartungszugang.

Paralleachsen vs. Koaxial (Motor in der Trommel)

Das koaxiale Design ist das kompakteste und platziert den Motor direkt in der Seiltrommel. Dies erreicht die kürzestmögliche Länge und eine sehr saubere Struktur.

Dies hat jedoch erhebliche Nachteile: Der Motor leidet unter schlechter Kühlung und die Wartung ist extrem schwierig, da oft der gesamte Hubzug demontiert werden muss, um den Motor zu warten. Dieses Design ist normalerweise für sehr spezifische, leichte Anwendungen reserviert, bei denen der Platz absolut im Vordergrund steht.

Komplexität und Wartung

Die Referenzen stellen fest, dass Paralleachsen-Hubzüge eine komplexere Herstellung und Montage aufweisen. Dies kann zu höheren Anfangskosten und potenziell spezialisierteren Wartungsverfahren im Vergleich zu einfacheren, standardisierten In-Line-Modellen führen.

Die richtige Wahl für Ihre Anwendung treffen

Die Auswahl der richtigen Hubgeometrie ist entscheidend für betriebliche Effizienz und Sicherheit. Ihre Entscheidung sollte sich an der primären physischen Einschränkung Ihres Arbeitsbereichs orientieren.

Wenn Ihr Hauptaugenmerk darauf liegt, die Hubhöhe in einer Anlage mit niedriger Decke zu maximieren: Das Paralleachsen-Design ist für dieses Szenario maßgeschneidert und wahrscheinlich Ihre beste Option.
Wenn Ihr Hauptaugenmerk darauf liegt, einen Hubzug in einem schmalen Krankrad unterzubringen: Das lange und schlanke Profil eines In-Line-Hubzugs ist die überlegene Wahl.
Wenn Ihr Hauptaugenmerk auf Wartungsfreundlichkeit und Standardisierung liegt: Ein herkömmlicher In-Line-Hubzug bietet im Allgemeinen den einfachsten Servicezugang und die größte Komponentenvielfalt.
Wenn Ihr Hauptaugenmerk auf die absolut kleinste Grundfläche für leichte Beanspruchung liegt: Ein koaxiales Design (Motor-in-Trommel) könnte in Betracht gezogen werden, aber nur nach sorgfältiger Prüfung seiner erheblichen Kühlungs- und Wartungsbeschränkungen.

Letztendlich ist der richtige Hubzug derjenige, dessen physische Form am besten zu den einzigartigen Einschränkungen Ihrer Betriebsumgebung passt.

Zusammenfassungstabelle:

Merkmal	Vorteil	Nachteil
Höhenprofil	Minimale Kopffreiheit, ideal für niedrige Decken	N/A
Breitenprofil	N/A	Große Grundfläche, ungeeignet für schmale Kränze
Mechanisches Design	N/A	Komplexe Montage, höhere Wartung
Manövrierbarkeit	N/A	Größerer Wenderadius, weniger geeignet für enge Kurven
