Im Kern ist eine Koaxialwinde ein Design, bei dem der Motor und die Seiltrommel auf derselben zentralen Getriebewelle montiert sind. Diese „Inline“-Architektur ist das bestimmende Merkmal, was zu einer deutlich kompakteren und leichteren Einheit im Vergleich zu herkömmlichen Windenkonstruktionen führt.
Eine Koaxialwinde priorisiert einen kompakten, platzsparenden Formfaktor, indem sie ihren Motor und ihre Trommel auf einer einzigen Achse ausrichtet. Diese Konstruktion bietet eine hervorragende Portabilität, birgt jedoch im Vergleich zu größeren, versetzten Windenkonfigurationen Kompromisse bei Leistung und Wärmemanagement.
Der Aufbau einer Winde: Eine kurze Einführung
Um zu verstehen, was ein Koaxialdesign einzigartig macht, müssen wir zunächst die grundlegenden Komponenten erkennen, die alle Winden gemeinsam haben.
Die Kernkomponenten
Eine Winde ist ein mechanisches Gerät, das zum Ziehen oder Heben entwickelt wurde. Sie besteht typischerweise aus einer Energiequelle (wie einem Elektromotor), einem Untersetzungsgetriebe zur Kraftvervielfachung und einer Trommel zum Aufwickeln des Drahtseils oder Kabels.
Das grundlegende Ziel
Diese Teile arbeiten zusammen, um die Hochgeschwindigkeits-, Niedrigdrehmoment-Rotation des Motors in einen Niedriggeschwindigkeits-, Hochdrehmoment-Zug am Kabel umzuwandeln, wodurch schwere Objekte bewegt werden können.
Das Koaxialdesign: Was macht es anders?
Der Begriff „koaxial“ bezieht sich auf zwei oder mehr Objekte, die eine gemeinsame Achse teilen. Bei einer Koaxialwinde wird dieses Prinzip direkt auf ihre Kernkomponenten angewendet, was zu deutlichen Vorteilen führt.
Eine „Inline“-Architektur
Im Gegensatz zu herkömmlichen Designs, bei denen der Motor neben der Trommel montiert ist, platziert eine Koaxialwinde den Motor direkt in einer Linie mit ihr. Stellen Sie sich den Unterschied zwischen einem Fernglas (versetzte Optik) und einem Teleskop (Inline-Optik) vor.
Der Hauptvorteil: Platzersparnis
Diese einheitliche Inline-Konstruktion reduziert den Gesamtflächenbedarf der Winde drastisch. Die gesamte Einheit ist schmaler, symmetrischer und oft deutlich leichter als ihre nicht-koaxialen Gegenstücke.
Der Name „Mikrowinde“
Da dieses kompakte Design perfekt für kleinere Anwendungen ist, werden Koaxialwinden sehr häufig als Mikrowinden vermarktet und bezeichnet.
Die Kompromisse verstehen
Das elegante, platzsparende Design einer Koaxialwinde ist nicht ohne Kompromisse. Die objektive Bewertung dieser Kompromisse ist entscheidend für eine fundierte Entscheidung.
Kompaktheit vs. Leistung
Der kleinere Formfaktor begrenzt naturgemäß die Größe des Motors und des Getriebes, die verwendet werden können. Folglich haben Koaxialwinden typischerweise eine geringere maximale Zugkapazität als größere, strapazierfähige Winden mit versetzten Motoren.
Herausforderungen beim Wärmemanagement
Die Platzierung des Motors in unmittelbarer Nähe der Trommel – manchmal sogar teilweise darin – kann zu Problemen bei der Wärmeableitung führen. Bei längeren, schweren Zügen kann Wärme vom Motor auf die Trommel übertragen werden, was ein erhebliches Problem darstellt, wenn Sie synthetisches Windenkabel verwenden.
Vorgesehene Anwendung
Diese Winden sind für intermittierende, leichtere Aufgaben konzipiert. Sie eignen sich hervorragend für Situationen, in denen ein kurzer Zug benötigt wird, sind aber nicht für die kontinuierliche, hochbelastete Arbeit ausgelegt, die in industriellen oder schweren Bergungsfällen üblich ist.
Die richtige Wahl für Ihr Ziel treffen
Die Auswahl des richtigen Windentyps hängt vollständig von der vorgesehenen Anwendung und Ihren betrieblichen Einschränkungen ab.

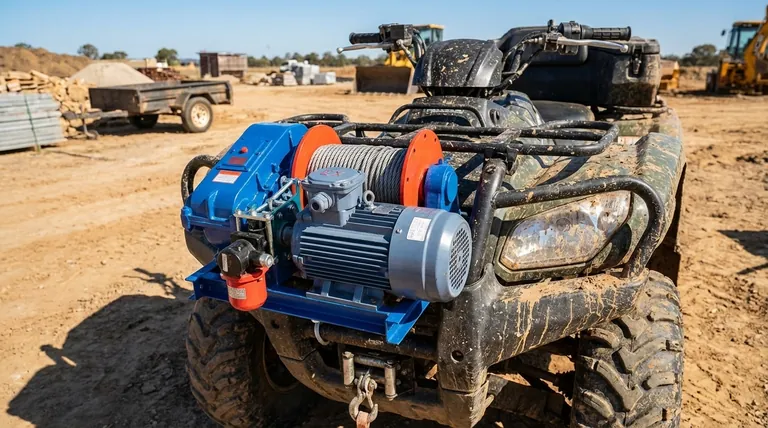

- Wenn Ihr Hauptaugenmerk auf Platz- und Gewichtsersparnis liegt: Die Koaxialwinde ist die ideale Wahl für Anwendungen, bei denen jeder Zentimeter und jedes Pfund zählt, wie z. B. bei ATVs, kleinen Anhängern oder in tragbaren Aufbauten.
- Wenn Ihr Hauptaugenmerk auf maximaler Zugkraft und schwerem Einsatz liegt: Eine herkömmliche Winde mit versetztem Motor ist aufgrund ihrer überlegenen Kühlung und der Möglichkeit, größere Komponenten zu verwenden, besser für häufige, hochbelastete Aufgaben geeignet.
- Wenn Sie eine Lösung für gelegentliche, leichte bis mittelschwere Aufgaben benötigen: Das praktische und kompakte Design einer Koaxial- (oder Mikro-) Winde bietet eine hervorragende Balance zwischen Leistung und Portabilität.
Das Verständnis dieses Kernkonstruktionsprinzips ermöglicht es Ihnen, genau das richtige Werkzeug für die jeweilige Aufgabe auszuwählen.
Zusammenfassungstabelle:
| Merkmal | Koaxialwinde | Herkömmliche Winde |
|---|---|---|
| Design | Motor und Trommel auf einer einzigen Achse | Motor versetzt von der Trommel |
| Größe & Gewicht | Kompakt, leicht, tragbar | Größer, schwerer |
| Zugkraft | Geringere Kapazität, für leichte bis mittelschwere Aufgaben | Höhere Kapazität, für schwere Arbeiten |
| Ideal für | ATVs, kleine Anhänger, tragbare Aufbauten | Industrie, Bergung, häufige Hochlastaufgaben |
| Wärmemanagement | Herausfordernd aufgrund des kompakten Designs | Bessere Wärmeableitung |
Benötigen Sie eine zuverlässige Windenlösung, die auf die spezifischen Platz- und Leistungsanforderungen Ihres Projekts zugeschnitten ist?
Bei GARLWAY sind wir auf die Entwicklung robuster Baumaschinen spezialisiert, darunter eine Reihe von Winden, Betonmischern und Betonmischanlagen. Egal, ob Sie als Bauunternehmer eine kompakte Koaxialwinde für ein ATV benötigen oder als Bauunternehmen eine schwere Lösung brauchen, unsere Expertise stellt sicher, dass Sie die richtige Ausrüstung für maximale Effizienz und Haltbarkeit erhalten.
Kontaktieren Sie noch heute unsere Experten, um Ihre Anforderungen zu besprechen und herauszufinden, wie GARLWAY Ihren Erfolg vorantreiben kann.

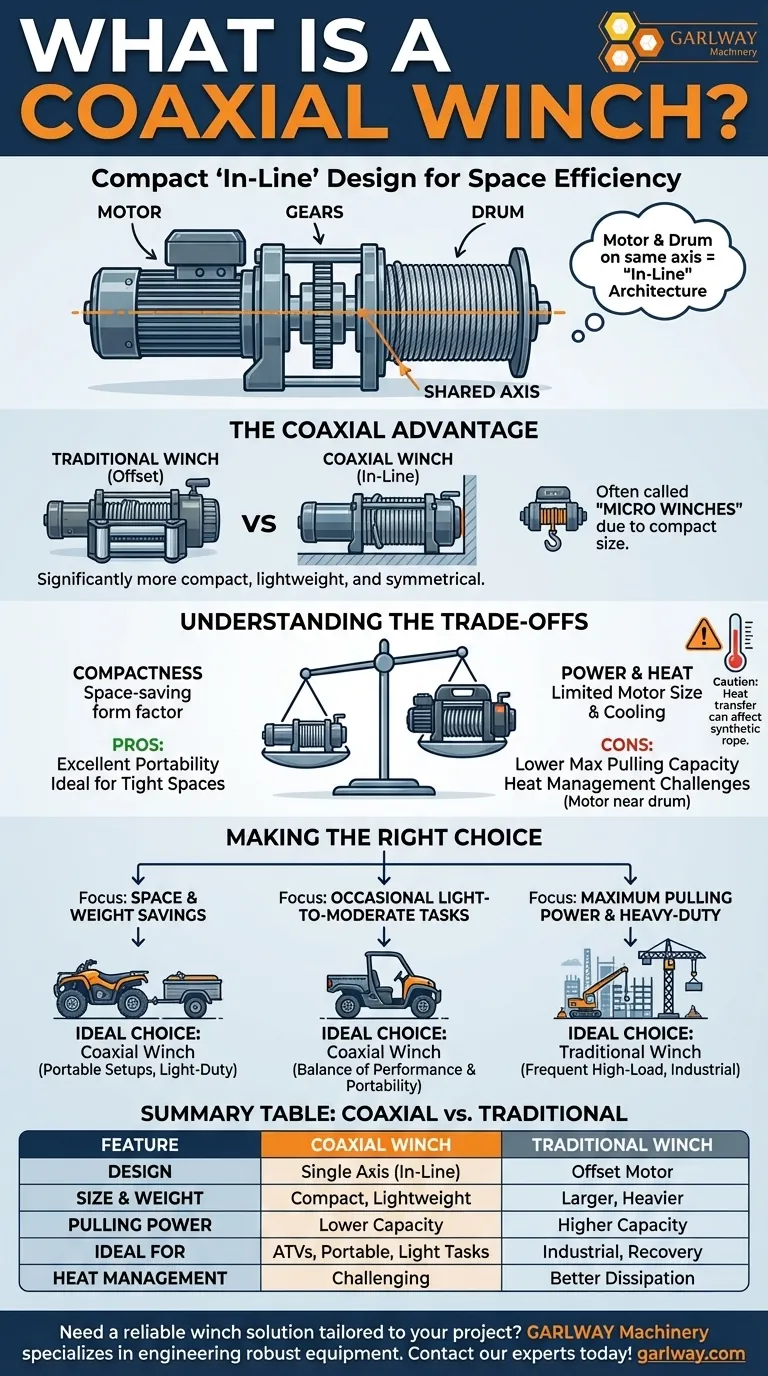

Visuelle Anleitung
