Im Kern ist eine Winde ein Kraftvervielfacher. Sie funktioniert, indem sie eine Energiequelle, typischerweise einen Elektro- oder Hydraulikmotor, nutzt, um eine Reihe von Zahnrädern anzutreiben. Dieses Getriebe wandelt die hohe Geschwindigkeit des Motors in eine langsame, drehmomentstarke Drehung um, die eine Trommel dreht und ein Kabel aufwickelt, wodurch eine immense Zugkraft erzeugt wird.
Die primäre mechanische Funktion einer Winde besteht nicht nur darin, ein Seil aufzuwickeln, sondern Geschwindigkeit gegen Leistung einzutauschen. Die Magie geschieht im Untersetzungssystem, das die bescheidene Kraft eines Motors in einen Zug vervielfacht, der stark genug ist, um Tausende von Pfund zu bewegen.
Die mechanischen Kernkomponenten
Um zu verstehen, wie eine Winde funktioniert, müssen Sie zunächst ihre Schlüsselkomponenten kennen. Jede Komponente spielt eine eigenständige und entscheidende Rolle bei der Umwandlung von Energie in kontrollierte Zugkraft.
Die Energiequelle (Der Primärantrieb)
Der Prozess beginnt mit der Energiequelle. Bei den meisten gängigen Winden ist dies ein elektrischer Gleichstrommotor, der von der Batterie und dem Generator eines Fahrzeugs gespeist wird. Größere, industrielle Anwendungen verwenden möglicherweise Hydraulikmotoren, die von einer separaten Pumpe angetrieben werden.
Das Getriebe (Der Kraftvervielfacher)
Dies ist das Herzstück der Winde. Die Motorwelle dreht sich sehr schnell, hat aber keine große rohe Verdrehkraft (Drehmoment). Das Getriebe, oft ein Planetengetriebe, fungiert als Untersetzer. Es zwingt die Hochgeschwindigkeitsdrehung vom Motor durch eine Reihe von Zahnrädern, wodurch die Drehung drastisch verlangsamt wird.
Diese Geschwindigkeitsreduzierung führt zu einer proportionalen und massiven Erhöhung des Drehmoments. Dieses Prinzip erklärt, warum ein kleiner Motor ein ganzes Fahrzeug ziehen kann.
Die Trommel (Die Spule)
Die Trommel ist der Zylinder, um den das Windenkabel oder Seil gewickelt wird. Sie ist direkt mit dem Ausgang des Getriebes verbunden und empfängt die langsame, drehmomentstarke Drehung, die erforderlich ist, um das Kabel unter extremer Spannung aufzuwickeln.
Das Kabel oder Seil (Die Verbindung)
Dies ist die physische Verbindung zum zu ziehenden Objekt. Es besteht typischerweise aus Stahlseil oder einem leichteren, stärkeren synthetischen Seil. Seine Festigkeit und sein Zustand sind für einen sicheren Betrieb entscheidend.
Das Bremssystem (Die Sicherheit)
Eine entscheidende und oft übersehene Komponente ist die Bremse. Wenn der Motor nicht aktiv zieht, greift eine automatische Bremse (normalerweise eine mechanische Konusbremse) in der Trommel. Dies verhindert, dass sich die Trommel unter Last aufwickelt, und hält das Objekt sicher an Ort und Stelle.
Eine schrittweise mechanische Aufschlüsselung
Die Abfolge der Operationen folgt einem klaren mechanischen Pfad, der elektrische Energie in lineare Kraft umwandelt.
Schritt 1: Strom wird angelegt
Der Bediener betätigt einen Schalter, der Strom von der Batterie zum Motor leitet. Der Motor beginnt, mit hoher Drehzahl (Umdrehungen pro Minute) zu drehen.
Schritt 2: Die Bremse löst
Wenn der Motor beginnt, die Antriebswelle zu drehen, löst der Bremsmechanismus automatisch, wodurch sich die Trommel frei drehen kann.
Schritt 3: Drehmoment wird vervielfacht
Die Hochgeschwindigkeitsdrehung vom Motor tritt in das Getriebe ein. Die Zahnräder reduzieren die Geschwindigkeit um ein bestimmtes Verhältnis (z. B. 265:1), was bedeutet, dass sich der Motor 265 Mal drehen muss, damit sich die Trommel einmal dreht. Dies vervielfacht das Drehmoment um einen ähnlichen Faktor.
Schritt 4: Die Trommel dreht sich und zieht
Die langsame, kräftige Drehung aus dem Getriebe dreht die Trommel. Während sich die Trommel dreht, wickelt sie das Kabel auf und erzeugt einen kräftigen und gleichmäßigen linearen Zug auf das angeschlossene Objekt.
Schritt 5: Die Bremse greift wieder
Wenn der Bediener den Schalter loslässt, wird die Stromzufuhr zum Motor unterbrochen. Der interne Mechanismus greift sofort die automatische Bremse wieder ein und verriegelt die Trommel, wodurch ein Zurückrutschen der Last verhindert wird.
Verständnis der Kompromisse: Leistung vs. Geschwindigkeit
Kein mechanisches System erzeugt Energie; es wandelt sie nur um. Der Kernkompromiss bei jeder Winde liegt zwischen Zugkraft und Seilgeschwindigkeit.
Das Übersetzungsverhältnis bestimmt die Leistung
Eine Winde mit einem sehr hohen Untersetzungsverhältnis (wie 265:1) ist unglaublich leistungsstark, zieht das Kabel aber sehr langsam ein. Dies ist ideal für die sorgfältige, schwere Bergung eines festsitzenden Fahrzeugs.
Niedrigere Verhältnisse bedeuten höhere Geschwindigkeit
Umgekehrt hat eine Winde mit einem niedrigeren Übersetzungsverhältnis (wie 150:1) eine viel höhere Seilgeschwindigkeit, kann aber nicht so viel Gewicht ziehen. Dies kann für allgemeine Aufgaben geeignet sein, bei denen Geschwindigkeit wichtiger ist als reine Leistung.
Die unausweichliche Verbindung
Sie können nicht sowohl maximale Leistung als auch maximale Geschwindigkeit bei einer einstufigen Winde haben. Das mechanische Getriebe, das das eine liefert, nimmt dem anderen direkt etwas weg. Das Verständnis dieses Prinzips ist grundlegend für die richtige Auswahl und Verwendung einer Winde.
Die richtige Wahl für Ihr Ziel treffen
Das Verständnis der Kernmechanik ermöglicht es Ihnen, eine Winde effektiver und sicherer auszuwählen und zu bedienen.
- Wenn Ihr Hauptaugenmerk auf der sicheren Fahrzeugbergung liegt: Priorisieren Sie eine Winde mit einem hohen Untersetzungsverhältnis und einem zuverlässigen automatischen Bremssystem.
- Wenn Ihr Hauptaugenmerk auf allgemeinen Arbeiten oder schnelleren Zügen liegt: Eine Winde mit einem niedrigeren Übersetzungsverhältnis bietet die benötigte Seilgeschwindigkeit, aber achten Sie auf ihre geringere Zugkapazität.
- Wenn Ihr Hauptaugenmerk auf Zuverlässigkeit liegt: Erkennen Sie, dass das Getriebe die kritischste Komponente für die Kraftvervielfachung ist, daher ist die Qualitätsfertigung dieser internen Teile von größter Bedeutung.
Indem Sie die Winde als System zur Kraftvervielfachung betrachten, gehen Sie über einfache Spezifikationen hinaus und können sie mit größerem Vertrauen und besserer Kontrolle bedienen.
Zusammenfassungstabelle:
| Komponente | Primäre Funktion |
|---|---|
| Energiequelle (Motor) | Liefert anfängliche Rotationsenergie (elektrisch/hydraulisch). |
| Getriebe | Reduziert die Geschwindigkeit und vervielfacht das Drehmoment (der Kraftvervielfacher). |
| Trommel | Wickelt das Kabel auf und wandelt Drehung in linearen Zug um. |
| Kabel/Seil | Die physische Verbindung, die die Kraft auf die Last überträgt. |
| Bremssystem | Greift automatisch ein, um die Last sicher zu halten, wenn nicht gezogen wird. |
Bereit, zuverlässige Zugkraft für Ihre Projekte zu nutzen? GARLWAY ist auf robuste Baumaschinen spezialisiert und bietet langlebige Winden, Betonmischer und Betonmischanlagen, die für die anspruchsvollen Bedürfnisse von Baufirmen und Bauunternehmern weltweit entwickelt wurden. Unsere Ausrüstung ist mit präzisen Getriebesystemen und Sicherheitsmerkmalen konstruiert, um maximale Leistung und Kontrolle zu gewährleisten. Kontaktieren Sie noch heute unsere Experten, um die perfekte Windenlösung für Ihre spezifische Anwendung zu finden!

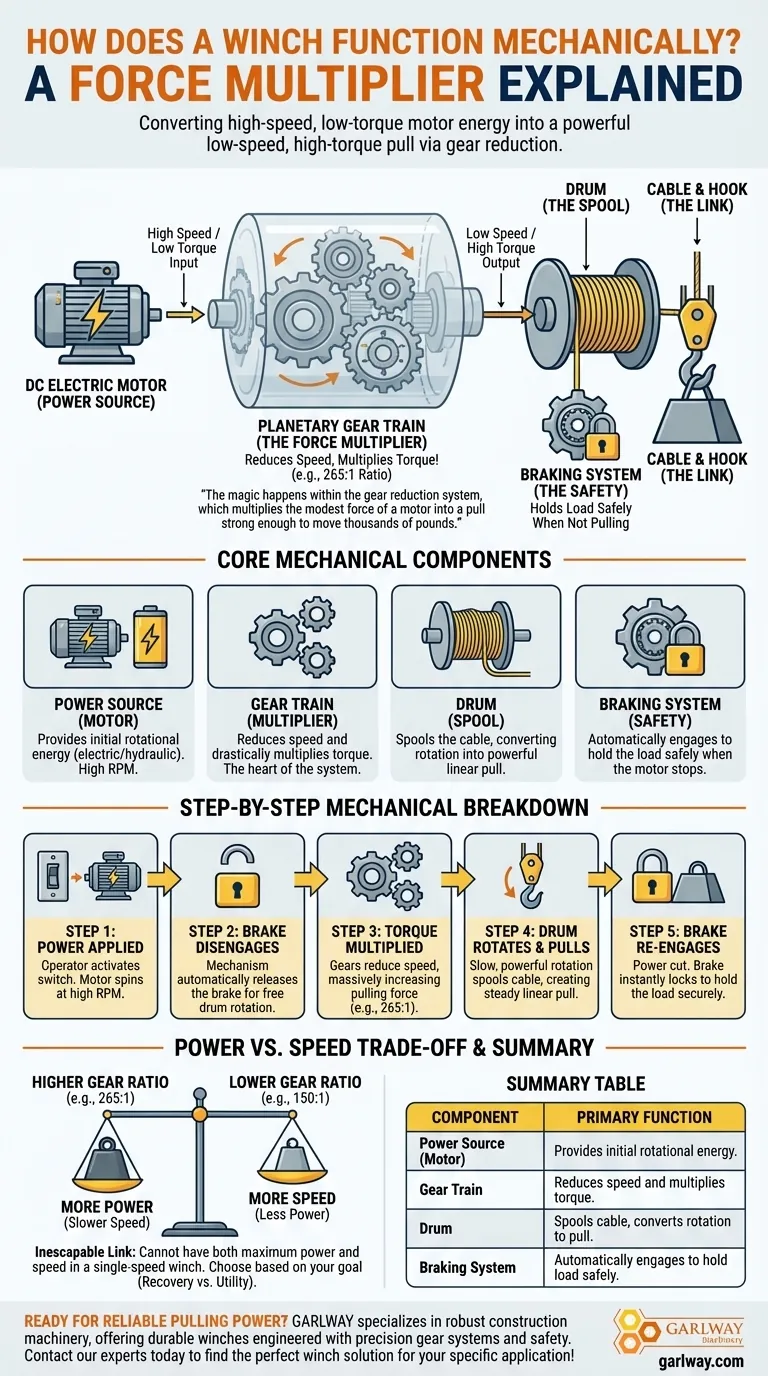

Visuelle Anleitung
