Wenn mehr Kabel auf eine Windentrommel gewickelt wird, nimmt die maximale Hub- oder Zugkraft, die das System erzeugen kann, ab. Dies liegt daran, dass jede neue Kabelage den effektiven Durchmesser der Trommel erhöht, was die Hebelwirkung, die der Motor anwenden kann, grundlegend verändert.
Eine Winde oder ein Hebezeug ist auf seiner ersten Kabelage am stärksten und auf seiner letzten am schwächsten. Während das Drehmoment des Motors konstant bleibt, reduziert der wachsende Durchmesser des aufgewickelten Kabels die verfügbare Zugkraft zugunsten einer erhöhten Seilgeschwindigkeit.
Das Kernprinzip: Drehmoment vs. Kraft
Um diesen Effekt zu verstehen, müssen Sie zwischen der Leistung des Motors (Drehmoment) und dem daraus resultierenden Zug am Seil (Kraft) unterscheiden.
Konstantes Motordrehmoment
Ein Windenmotor ist darauf ausgelegt, eine relativ konstante Rotationskraft zu erzeugen, die als Drehmoment bezeichnet wird. Betrachten Sie dies als die rohe Verdrehkraft, die der Motor für die Trommel liefert.
Die Rolle des Radius
Die Beziehung zwischen diesem Drehmoment und der Zugkraft wird durch ein einfaches Prinzip bestimmt: Drehmoment = Kraft x Radius. Der Radius ist in diesem Fall der Abstand von der Mitte der Trommel bis zur äußersten Lage des Kabels.
Wie das Wickeln die Gleichung verändert
Wenn das Kabel auf seiner ersten Lage liegt, ist der Radius am kleinsten. Bei einer gegebenen Drehmomentmenge des Motors kann die Winde ihre maximale Zugkraft erzeugen.
Wenn mehr Kabel auf die Trommel gewickelt wird, bilden sich weitere Lagen. Jede Lage erhöht den effektiven Radius. Da das Drehmoment des Motors konstant ist, muss ein zunehmender Radius zu einer abnehmenden Kraft führen, um die Gleichung im Gleichgewicht zu halten.
Die umgekehrte Beziehung: Kraft vs. Geschwindigkeit
Diese Durchmesseränderung führt zu einem direkten Kompromiss zwischen der Kraft des Systems und seiner Geschwindigkeit.
Warum die Geschwindigkeit zunimmt
Mit jeder Umdrehung zieht die Trommel eine Kabellänge ein, die ihrem Umfang entspricht. Wenn der effektive Durchmesser (und damit der Radius) wächst, wird auch der Umfang größer.
Das bedeutet, dass eine einzige Umdrehung einer vollen Trommel deutlich mehr Kabel einholt als eine Umdrehung einer leeren.
Die praktische Auswirkung
Das Ergebnis ist, dass eine Winde auf der ersten Lage am langsamsten (wenn sie am stärksten ist) und auf der letzten Lage am schnellsten (wenn sie am schwächsten ist) zieht.
Die Kompromisse verstehen
Dieses mechanische Prinzip hat kritische Auswirkungen auf Sicherheit und Leistung in der Praxis.
Der Verlust an Zugkraft
Die Kraftreduzierung ist nicht unerheblich. Jede zusätzliche Kabelage kann die Nennzugkapazität der Winde erheblich reduzieren. Die auf der äußersten Lage verfügbare Kraft kann erheblich geringer sein als die auf der ersten Lage verfügbare.
Das Risiko der Überlastung
Der häufigste Fehler ist die Annahme, dass die maximale Nennkapazität einer Winde unter allen Bedingungen gilt. Diese Nennung wird fast immer nur für die erste Kabelage angegeben.
Eine Last, die mit nur wenigen Wicklungen auf der Trommel leicht zu handhaben ist, kann den Motor zum Stillstand bringen oder zu mechanischen Ausfällen führen, sobald die Trommel voller wird.
So wenden Sie dieses Wissen sicher an
- Wenn Ihr Hauptaugenmerk auf maximaler Hubkraft liegt: Betreiben Sie die Winde mit der geringstmöglichen Menge an ausgefahrenem Kabel, die für die jeweilige Aufgabe erforderlich ist. Dies hält den effektiven Trommeldurchmesser klein und maximiert die Kraft.
- Wenn Ihr Hauptaugenmerk auf Betriebssicherheit liegt: Basieren Sie Ihre Lastberechnungen immer auf dem schwächsten Zustand der Winde – wenn die Trommel fast voll ist. Gehen Sie niemals davon aus, dass die "erste Lagen"-Stärke für jeden Hub gilt.
- Wenn Sie eine Winde oder ein Hebezeug auswählen: Wählen Sie ein Modell mit einer Nennkapazität, die Ihre schwerste erwartete Last sicher übersteigt, und berücksichtigen Sie dabei die Kraftreduzierung auf den oberen Kabelagen.
Das Verständnis dieses einfachen mechanischen Kompromisses ist der Schlüssel zum effektiven und sicheren Betrieb jedes Winden- oder Hebezeugsystems.
Zusammenfassungstabelle:
| Kabelage | Effektiver Trommeldurchmesser | Zugkraft | Seilgeschwindigkeit |
|---|---|---|---|
| Erste Lage | Kleinste | Maximale | Langsamste |
| Letzte Lage | Größte | Minimale | Schnellste |
Benötigen Sie eine zuverlässige Winde, die konstante Leistung liefert?
GARLWAY ist spezialisiert auf Hochleistungsbaumaschinen, einschließlich robuster Winden, Betonmischer und Betonmischanlagen, die für die anspruchsvollen Bedürfnisse von Baufirmen und Bauunternehmern weltweit entwickelt wurden. Unsere Ausrüstung ist auf Sicherheit und Effizienz ausgelegt und hilft Ihnen, Ihre Projekte pünktlich und im Rahmen des Budgets abzuschließen.
Lassen Sie sich von unseren Experten bei der Auswahl der richtigen Winde für Ihre spezifische Anwendung helfen. Kontaktieren Sie GARLWAY noch heute für eine Beratung und ein Angebot!

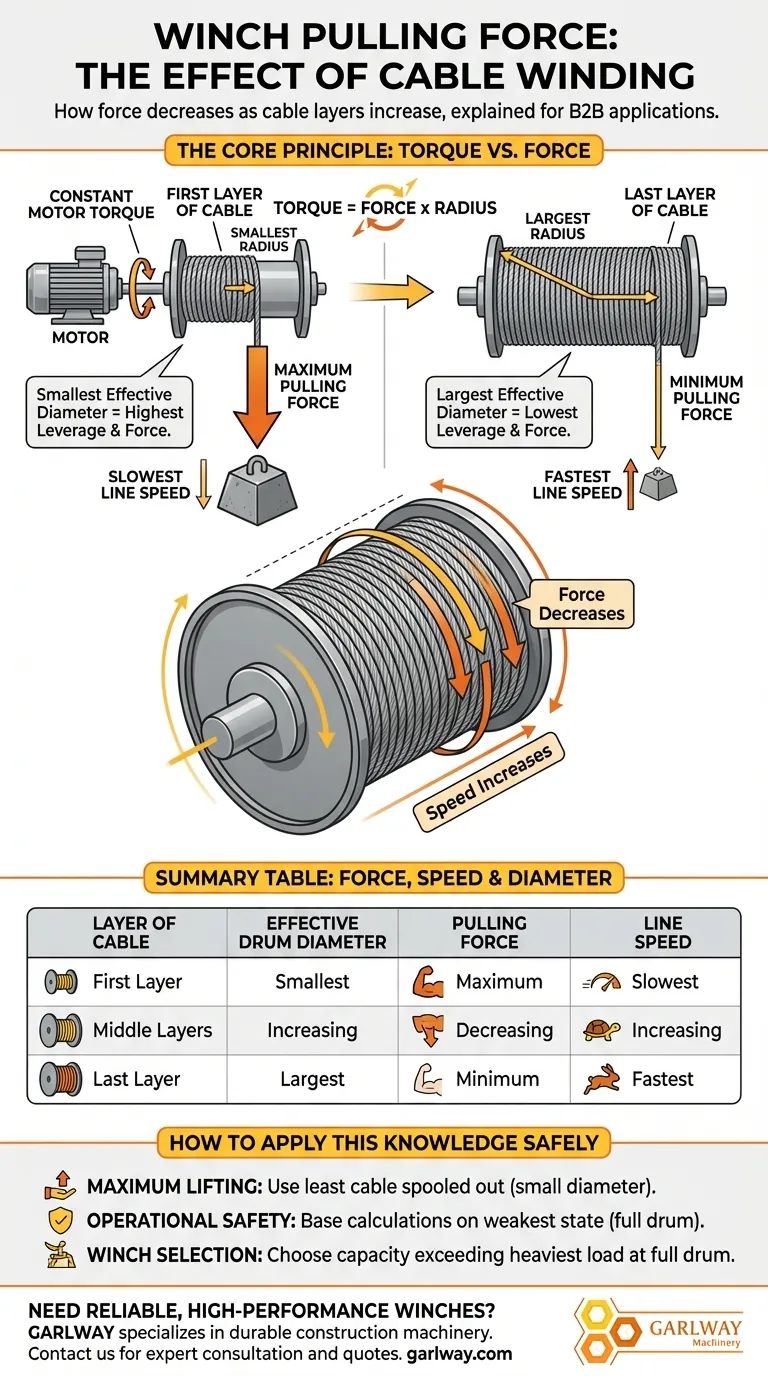

Visuelle Anleitung
